1.装置简介

BDM型变压器排油注氮灭火装置是大型油浸变压器配套的灭火装置。

油浸电力变压器的铁芯产生的持续高温或短路、过电压等的内部电弧产生的高能放电都能引起其内部突发性短暂高温,变压器油在温度大于400℃,就会分解出各种可燃气体。当变压器发生故障时,由于局部高温使变压器油分解大量气体,随着内部压力增大,变压器自身薄弱部位(如变压器瓷套管、器身焊缝、防爆口等处)会造成破裂,变压器油及产生的可燃气体一起从裂口中喷出,这些混合物在与空气接触摩擦后,就产生火焰起火甚至爆炸,造成重大损失。

国家有关标准规定大型变压器必须配置灭火装置,另外数量众多的油浸变压器在工业、民用建筑群中应用,或许多容量较小,却处于经济发展的中心位置和政治、军事、交通有关的地域需要重点保护,也应配置灭火装置;在无人值守的变电站,对消防系统的要求也越来越高。

BDM型排油注氮灭火装置(以下简称装置)是专门用于油浸变压器灭火的一种新装置。当变压器发生故障时,油箱内部压力增大,压力释放阀和气体继电器动作,同时保护动作,变压器三侧断路器跳闸。装置采集到压力释放阀启动信号、气体继电器动作信号和断路器跳闸辅助接点信号,三个信号同时满足时符合防爆启动条件,灭火装置自动启动防爆防火。当变压器发生严重故障时,压力释放阀释放压力之前,变压器已瞬间爆裂起火,装置采集变压器的气体继电器信号、安装于变压器上表面的火灾探测器信号和变压器断路器跳闸信号,三个信号同时满足时符合自动灭火启动条件,灭火装置自动启动灭火。灭火装置启动后快速开启排油阀,变压器通过排油阀排油对变压器泄压,同时由于流量加大,置于储油柜和变压器之间的断流阀关闭,阻止储油柜向变压器油箱供油。经过一定延时后灭火装置开启氮气释放阀向变压器底部注氮,注入的氮气搅拌变压器内部变压器油,降低变压器内局部故障着火点温度,使其降到燃点之下,达到灭火目的。氮气持续注入十分钟以上,防止复燃。见图1。

该装置弥补了当前水喷雾灭火系统及其他灭火系统不能预防火灾的不足。装置具有灭火速度快、适应性强等优点,成为我国变压器消防的首选方式。

2、性能参数:

2.1温度探测器动作温度:130±10℃;

2.2断流阀关闭流速1.0-1.2m/s;

2.3氮气瓶容积:40L,2×40L;

2.4氮气瓶内氮气贮存压力:13Mpa(20℃);

2.5排油管路直径:Φ100mm;

2.6注氮管路直径:Φ25mm;

2.7灭火柜控制电路电压:DC220+5%V,各次谐波分量值之和小于直流量1%;

2.8灭火柜重量:400~450kg;

2.9灭火时间:小于2min;

2.10注氮时间:大于10min。

3、装置结构

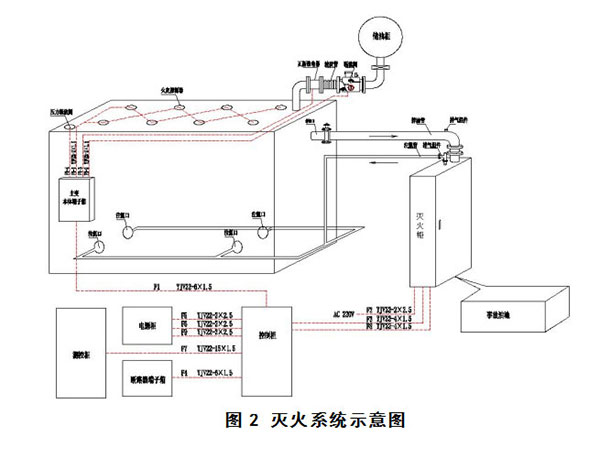

BDM型变压器排油注氮灭火装置(图2),由控制屏(图3)和灭火柜、火灾探测器、断流阀和管路等构成。

3.1控制屏

控制屏是灭火装置的控制部分,可接收远方信号进行远方控制启动,也可以就地手动启动,还可以通过接收变压器本体的气体继电器和变压器顶部

的火灾探测器或压力释放阀信号,在断路器跳闸时自动启动防爆或灭火。装置可通过面板上的选择按钮设置装置的启动方式,设置为远方控制时不能自动控制,同样设置为自动控制时也不能远方控制,装置紧急启动时按下手动按钮启动灭火装置。

控制屏接到气体继电器动作、火灾探测器动作、压力释放阀动作、断流阀关闭等系统运行信号及装置运行状态信号时点亮控制屏面板上的相应指示灯,并发出声光报警。

控制屏还可将接收到各种信号,通过非电量触点上传给上级监测部门。

控制屏一般安装在变电站的主控室内。

3.2灭火柜

灭火柜(见图4)包括氮气瓶、氮气释放阀、减压器、快速排油阀、排油机构等。

灭火柜是灭火装置的主要执行部分,在火灾发生后,接到控制屏的控制信号,先后开启排油阀排油和注氮阀注氮。

灭火柜内排油阀手柄一端通过不锈钢锁链连接重锤挂在电磁脱扣机构的锁销上,电磁脱扣机构动作后锁销打开,重锤带动阀柄在重力和惯性的作用下快速打开排油阀排油。

灭火柜内安装防误动机构,防误动机构销支撑设置于排油阀手柄下方,在启动灭火装置,排油电磁机构脱扣之前,首先防误机构动作,抽回防误机构支撑销,排油阀手柄才能在重锤带动下动作,否则重锤脱落不能打开排油阀,此防误机构与排油启动电路为两个独立传输电路,有效防止电磁干扰和重锤机构机械故障引起误动,使装置更稳定运行。

打开排油阀的过程中通过机械连杆机构,同时打开注氮管路上的隔离球阀,这样在注氮阀开启后,氮气可通过隔离球阀注入变压器内。

灭火柜内高压氮气由氮气释放阀密封贮存,当接收到注氮信号后,打开注氮阀,高压氮气经过减压器减压后在通过流量阀、排气阀、单向阀和隔离球阀注入到变压器内灭火。

灭火柜可通过应急开关紧急启动灭火,首先推动防误动机构手动操作片向后与磁铁吸合,撤出防误支撑销,然后打开排油机构锁销启动手动柄,重锺掉落,排油阀打开,延时10-20s后,按下注氮阀手柄打开氮气释放阀注氮。注意装置正常运行时不能随意触动紧急启动手柄。

灭火柜安装于变压器附近,通过排油管和注氮管与变压器相连。

图4灭火柜结构及安装尺寸

3.3火灾探测器(见图5)

火灾探测器提供变压器火灾信号给控制屏,当变压器发生火灾时火灾探测器动作。

火灾探测器主要由火灾探测头、行程开关、推杆、防水接头、紧固螺母组成,火灾探测头由易熔合金制作,在低于融化点温度时探测头动作。此探测头强度高,不会因外力破坏而导致误动作,稳定可靠。整套探测器通过专门防水处理,运行可靠。

火灾探测器安装于变压器上表面,一般一台变压器安装8套,安装基座在变压器出厂前焊接到变压器表面上,安装基座见图7,电气连接有两种连接方式,可通过与客户沟通选择连接方式(见图6)。


3.4断流阀(见图8)
图7 火灾探测器安装基座

断流阀是利用液体动压力原理,当流量超过给定值时,断流阀关闭。

断流阀安装在变压器储油柜和变压器气体继电器之间,作用是在排油阀打开泄油时,阻断储油柜向变压器油箱供油,并防止储油柜中的油浇到燃烧的火上加剧火势。

4安装

4.1基础准备

灭火柜参照《CECS187-2005油浸变压器排油注氮装置技术规程》安装在变压器旁边3-8米处,通过排油管和注氮管与变压器连接。在安装前应打好基础(见图9),基础必须水平,以防灭火箱的变形,影响关门,灭火柜安装时应直接安装在基础上,并采用地脚螺栓固定或与基础预埋板焊接方式固定,疏油管与事故油池连接。图9 灭火柜基础

在地平面下设一个混凝土结构的油池以储存灭火装置动作时排出的油,其容积取决于排油量的多少。

变压器与灭火柜之间根据情况可建防火墙保护灭火柜,该防火墙不能妨碍管路通道,不能引起管道变形。也可建立柱支撑排油管,防止排油管过长变形。

连接变压器排油管上应加装波纹管,作用为消除因热胀冷缩或其他原因引起的变压器与灭火柜之间的应力。

排油管和注氮管上要加装排气装置,使变压器在向排油管和注氮管内泄油时排出内部气体,防止气体进入变压器本体。

4.2灭火柜的安装:

将灭火柜安装至做好的基础上,调整好位置时,将底座点焊在预埋铁板上面或预埋地脚螺栓上,灭火柜应可靠接地。

4.3控制屏的安装:

灭火装置的控制屏应安装在主控室,用于显示灭火装置的工作状态和对灭火装置进行远程控制,从灭火柜到主控室应铺设电缆通道。控制屏连接线通过灭火柜下部3个Φ40mm的孔引入。控制屏安装在主控室内便于观察和操作的位置,其外形和安装尺寸见图3。

4.4排油注氮管路的安装

灭火柜安装就位以后,把管路进口处的保护盖拆除,排油注氮管路按我厂提供灭火装置安装图安装,管路和灭火柜连接不应受任何不正常的外力,排油管路应有2%的斜度用于排气装置位置布置。在变压器设计排油出口和注氮孔时应注意,排油孔应设置在变压器的端面距变压器油箱顶部200mm处;注氮孔应均匀布置在变压器两侧距变压器油箱底部100mm处。

4.5断流阀的安装

断流阀安装在储油柜和油箱之间的管路上,箭头由储油柜指向油箱。

断流阀的工作原理是基于液体的动压原理,一旦作用在挡板(见图8)上的力超过给定值,这个力就使挡板封住断流阀的出口,使断流阀处于关闭状态,接线盒内两对触点接线柱接通。若需要把断流阀由关闭状态恢复到初始状态,向上扳动控制手柄至打开位置,然后再返回到运行位置即可。

4.6火灾探测器安装

火灾探测器一般在变压器顶部安装8个,且在变压器最薄弱的套筒附近。

在生产变压器时,变压器顶部要提前焊接火灾探测器安装底座(见图7)。

5、使用

装置准备投入前,首先将断流阀手柄旋转至打开位置并锁定,然后再打开排油管及注氮管路上排气组件,缓慢开启变压器排油口和注氮口截止阀,将变压器油注满至管道内,当管道内气体完全排出后,关闭排气组件。最后将断流阀手柄旋转至运行位置并锁定。

运行时控制屏供DC220V直流双电源,保证停电后,装置仍可靠供电;装置根据要求,先后打开I号电源、II号电源和系统电源开关,相关电源指示灯要指示正确;装置根据要求旋转面板开关,设定为远方、就地,自动或手动工作方式。

灭火柜在投运前,应将排油机构及注氮机构锁定销解除,氮气瓶打开。检修阀打开,防误动装置手动操作片应调整至正常状态,加热装置空开闭合。

在灭火装置投入工作期间应注意观察各信号灯指示,一旦发现不正常信号,应立即查看装置,采取相应措施解决。

装置报警后,在没解决之前,可按动解除报警按钮,关闭声光报警。

6维护及注意事项

灭火装置正常工作期间一直经受着严重的气候条件影响,为使其始终保持良好的灭火性能,每年应进行一次常规检查,通过一系列的检查试验来发现影响灭火装置正常工作的因素。

6.1装置在运行中,控制屏各按钮、开关不要随意触动。

6.2装置在运行中,灭火柜中氮气释放阀、减压阀及排油阀不要随意触动。

6.3定期巡检装置,注意氮气压力,应保持在8Mpa以上,若低于此数值必须更换氮气瓶或重新补充氮气。若氮气压力降低过快,需与厂家联系,查找原因。更换氮气瓶时应关闭灭火柜内注氮隔离球阀,然后把减压器高压管与气瓶连接处断开,再卸掉氮气瓶。氮气瓶充气之前要做水压试验,合格后再充气。注意充气压力不超过规定压力。

6.4主变在检修作业时,如主变重瓦斯动作、主变三侧开关跳闸时,当火灾探测器故障时,易造成充氮灭火装置误动。故要求在做涉及主变停电检修时时,做以下安全措施:装置退出。

6.5主变在检修作业时,断流阀手柄应打到"手动打开"位置,并用定位螺丝固定,待检修完毕后,手柄应恢复至"运行"位置,并用定位螺丝固定。

6.6装置在运行中出现异常现象,应及时与厂家联系。

7选型

7.1装置分I型和II型,两种型号的灭火部分相同,只是控制部分不同,可在购买时说明。

BPZM-BDM-I型变压器排油注氮灭火装置,其控制部分为继电器控制。其特点是接收信号为强电DC220V信号,输出通信信号接点也是可承受DC220V电压的非电量接点,与上位机通讯通过非电量接点传递。控制装置能实时监测装置运行,在变压器或灭火装置发生故障时,发出声光报警。所有逻辑控制通过继电器完成,具有抗干扰性好的特点。

BPZM-BDM-II型变压器排油注氮灭火装置,选用OMRON PLC为控制单元,7寸彩色触摸屏作为人机对话接口,同时具有非电量接点和485两种通讯方式,装置还能记忆故障记录方便查询,并能实时监测装置运行,在变压器或灭火装置发生故障时,发出声光报警。装置通过开普实验室的抗干扰试验,可靠性高。

7.2灭火装置可添加排油阀漏油监测功能

装置正常运行时,排油阀关闭,只有在排油时才打开向油池排油。如果在正常运行时排油阀漏油,变压器以及储油柜的变压器油会逐渐漏掉而减少,严重时可能会影响变压器的正常运行。

排油阀漏油监测装置是我公司的一个专利产品,可实时监测排油阀的密封情况,并在漏油时上传信号,控制装置发出声光报警。

用户可在订货时,根据需要添加此功能。

7.3火灾探测器可选项

火灾探测器可选定为130±10℃类型,亦可选定93℃类型。用户可根据两者选其一种。

7.4 国网13号文配置选项

用户在订货时,可参选国网13号文最新要求配置。

说明:我公司设备经国网专项集中检测中,第一批通过检测评定。公告(见图10),检测报告(见图11)。
